FB型滚珠丝杠副

产品属性

  • 所属分类:FB型滚珠丝杠副
  • 浏览次数:0
  • 发布日期:2024-07-02
  • 产品概述
  • 性能特点
  • 技术参数

特点:预置预紧,结构紧凑,传动钢度好。适用于:预紧力大轴向安装位置紧凑等场合。

一、滚珠丝杠副特性

1、传动效率高

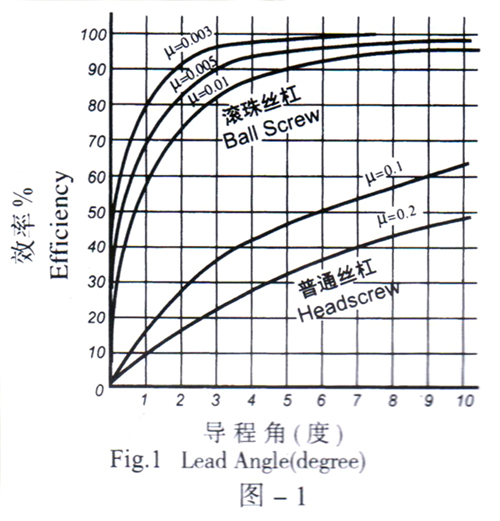

滚珠丝杠副的传动效率达85%-95%,为传统滑动丝杠副,如图一1所示,所以能以较小的扭矩得到较大的推力,亦可由直线运动转换为旋转运动(运动可逆)

微型丝杠厂家


2、运动平稳

表示滚珠丝杠副为点接触滚动运动,工作中摩擦阻力小、启动时无颤动、低速时无爬行,因此可精密地控制进给。

3、密度

丝杠厂家表示滚珠丝杠副运动中温升较小,并可预紧减少轴向间隙和对丝杠进行预拉伸以补偿热伸长,因此可以获得较高的定位精度和重复定位精度。

4、稳定性

钢球滚动接触处均经硬化(HRc58-63)处理,并经精密磨削,具有滚动摩擦摩耗微,具有较高的使用寿命和精度保持性:

5、同步性好

由于运动平稳、反应较好、无阻滞、无滑移,用几套相同的滚珠丝杆副同时传动几个相同的部件或装置,可以获得较好的同步运动。

6、高靠谱性

与其它传动机械、液压传动相比,滚珠丝杠副故障率较低,维修保养也简单,需要进行一般的润滑和抗尘。一些场合可在无润滑状态下工作。


二、滚珠丝杠副用途

用于:数控机床、精密机械,测量仪器及光、电、机一体化的装备上,作为精密定位件,可以获得较好的响应速度、定位精度及重复定位精度,且维护简易,使用时间长。

用于:通用冶金、纺织、生活用品等机械及航天、航空、工业领域和生产自动线,作为传动件,可以获得省力、省时、紧凑、靠谱的作用。

实践证明,过去采用传统的滑动丝杆副、汽缸、油缸或其他直线移动机构,都可以采用滚珠丝杠副替代,而取得使人满意的经济效益和社会效益。在其他条件和环境下:例如要求运动可逆,运动同步,高温、低温,高压、真空、强磁场,无润滑、腐蚀介质,瞬时高低速转换等场合,都可以获得好的运动精度和传动性能,因而可以 信赖地在国民经济的多个领域中,用作精密定位,自动控制驱动机构和运动转换。

我们竭诚希望各界有识之士开发本公司几十载的经验积累,共同制造滚珠丝杠副配套产品。


三、滚珠丝杠副导程精度

滚珠丝杠副根据使用要求分定位(P)和传动(T)两大类。传动滚珠丝杠副主要考虑传递动力的能力与稳定性,定位滚珠丝杠副则还要对轴向位移控制提出较高的要求。

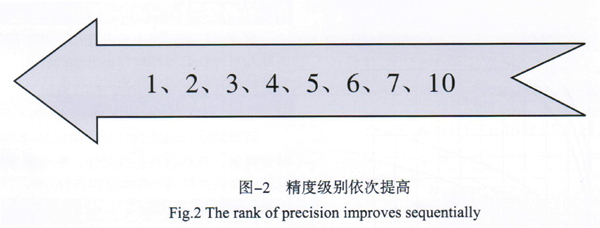

滚珠丝杠副导程精度分七个部分,见图-2。

微型丝杠厂家

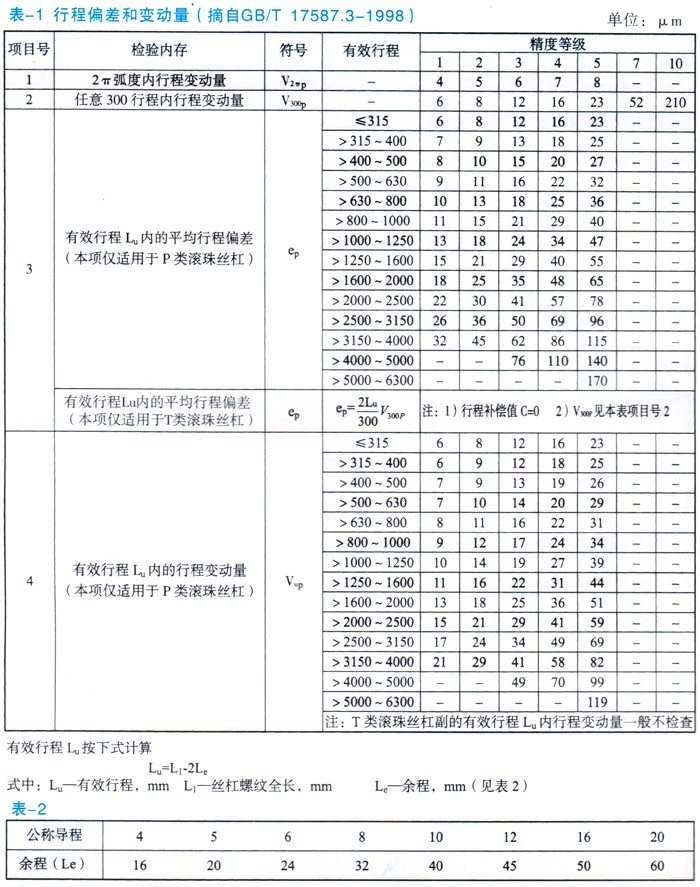

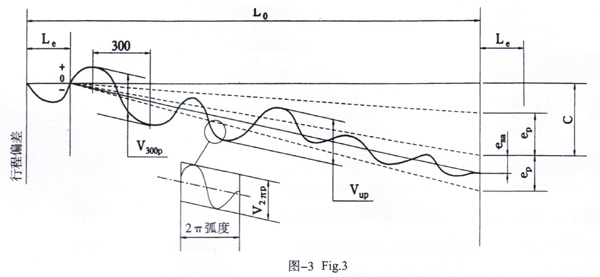

滚珠丝杠副导程精度主要考核四大指标,即2π弧度内行程变动量V2πp;任意300行程内变动量V300p;行程内行程变动量Vup;行程内平均行程偏差ep。详见图3和表1。

启东丝杠厂家


微型丝杠厂家

四、滚珠丝杠副标识符号

南通丝杆厂家

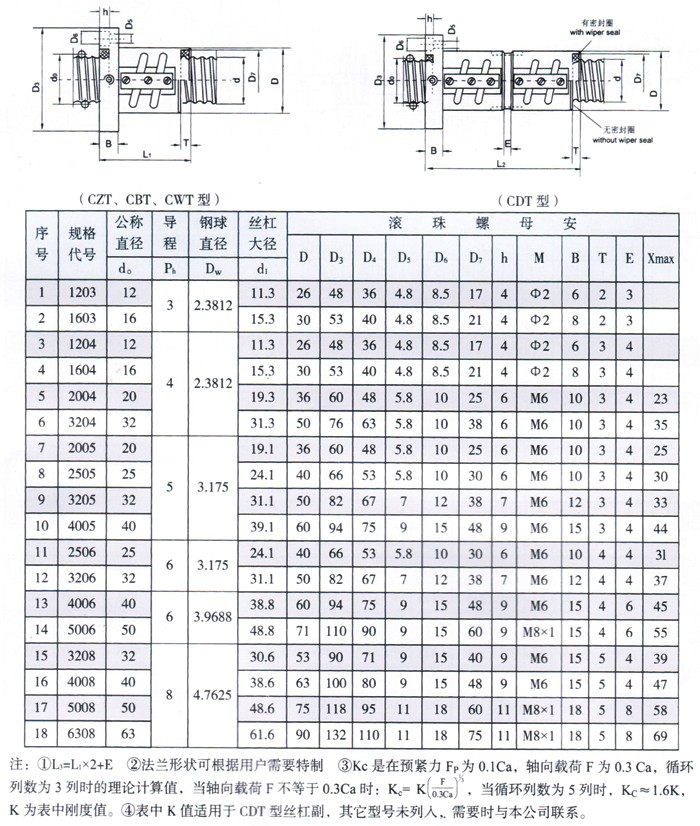

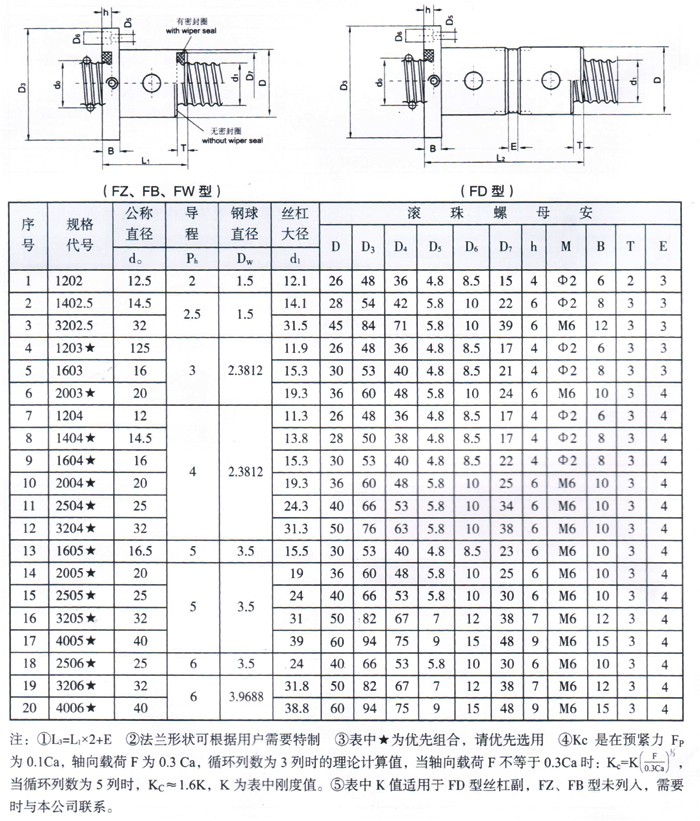

五、滚珠丝杠副尺寸系列


南通丝杆厂家


江苏丝杆厂家

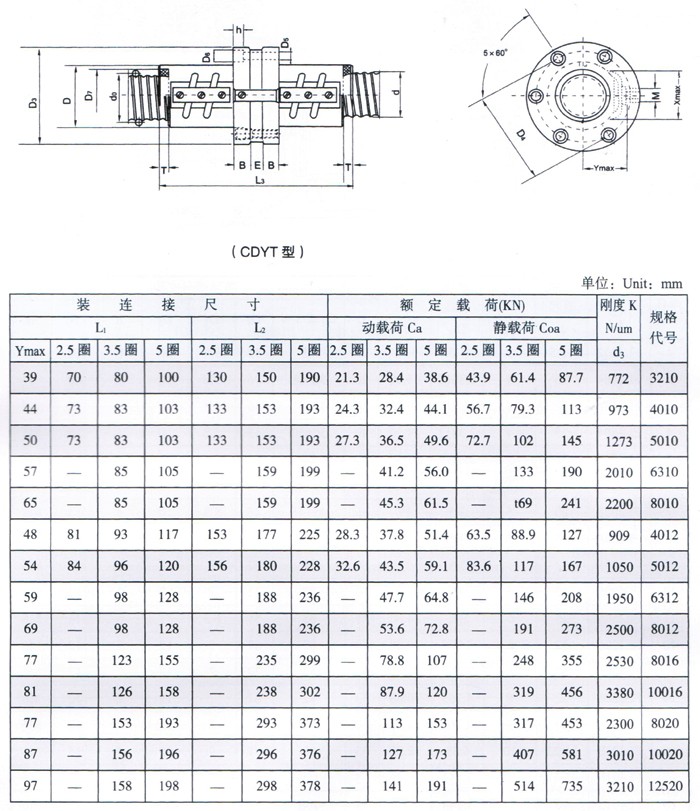

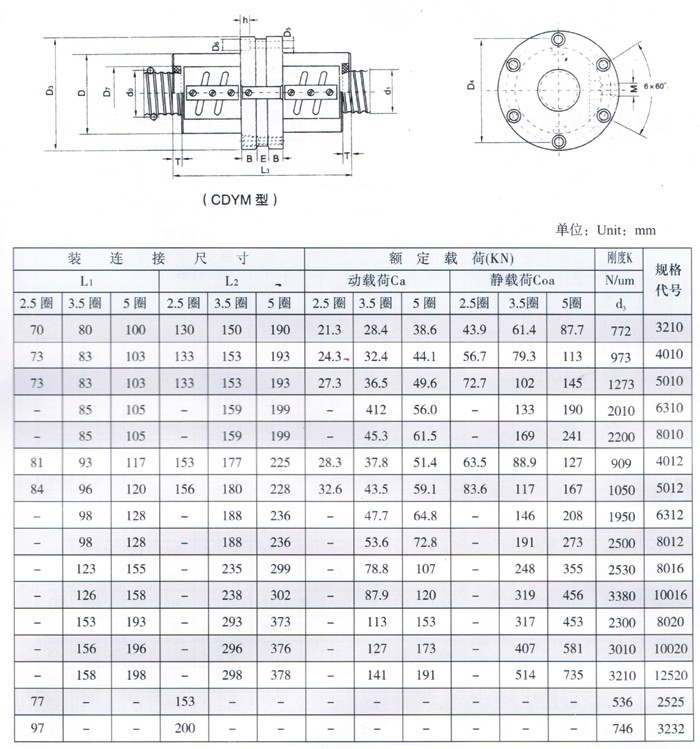

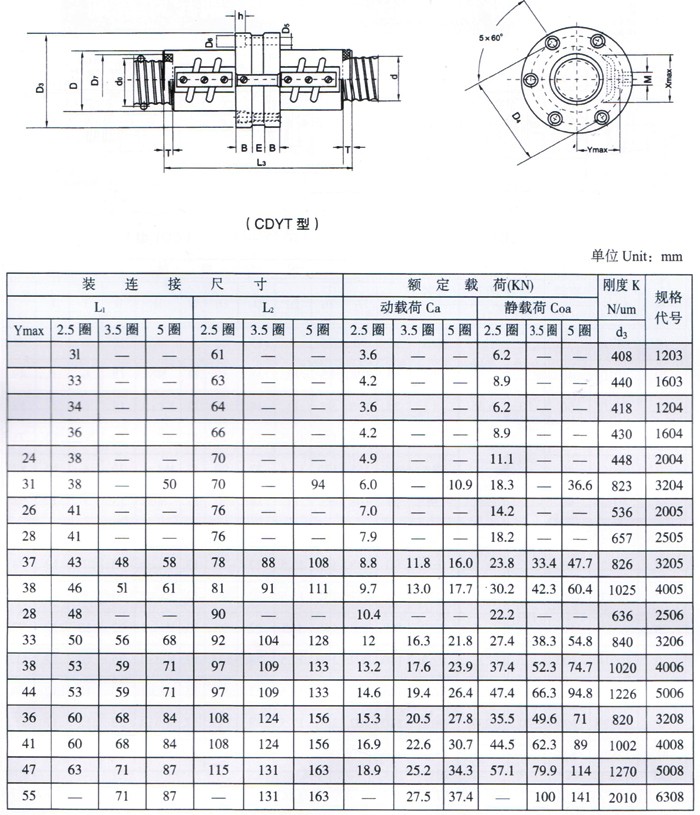

五、(续)滚珠丝杠副尺寸系列


江苏丝杆厂家


微型丝杠厂家

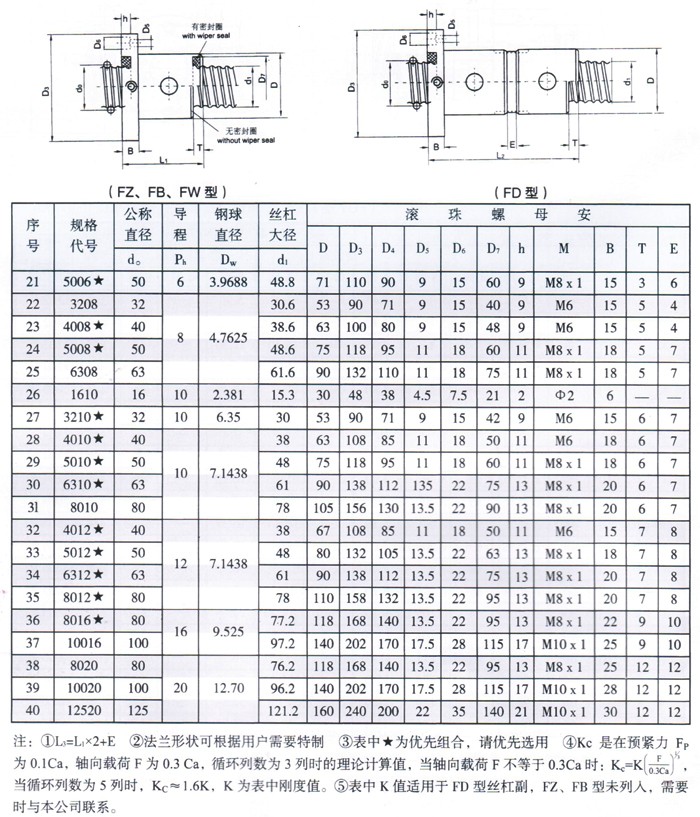

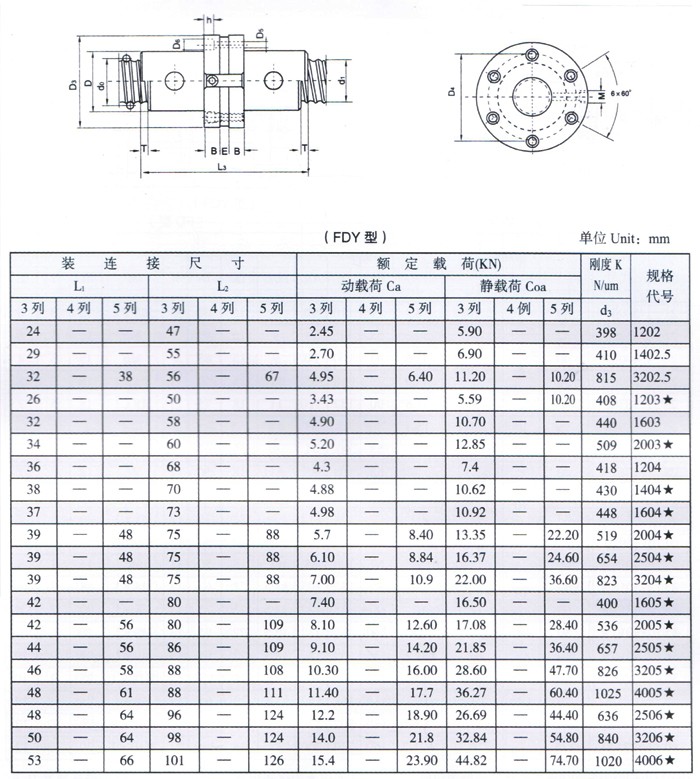

六、外插管理入式滚珠丝杠副尺寸系列

微型丝杠厂家


微型丝杠厂家

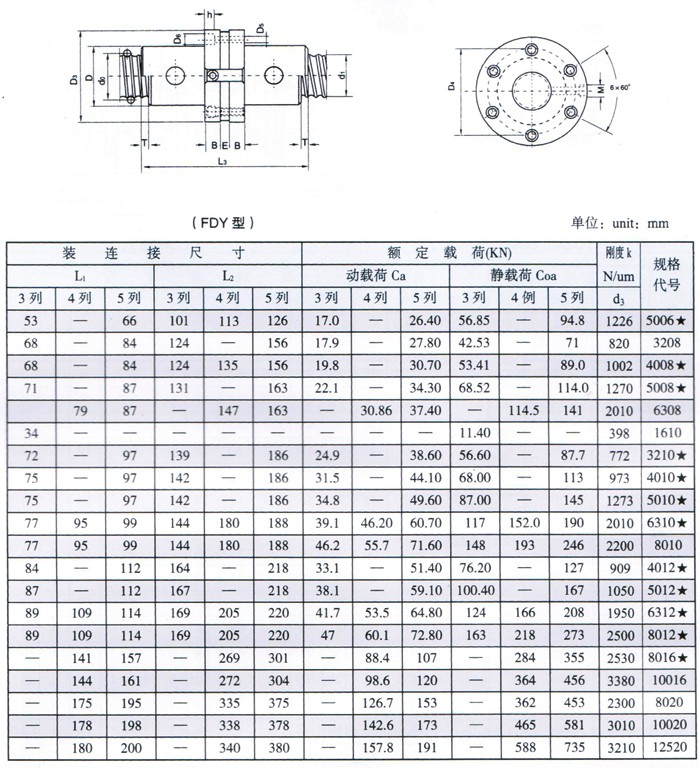

六、(续)外插管理入式滚珠丝杠副尺寸系列



丝杆厂家电话


启东丝杆厂家

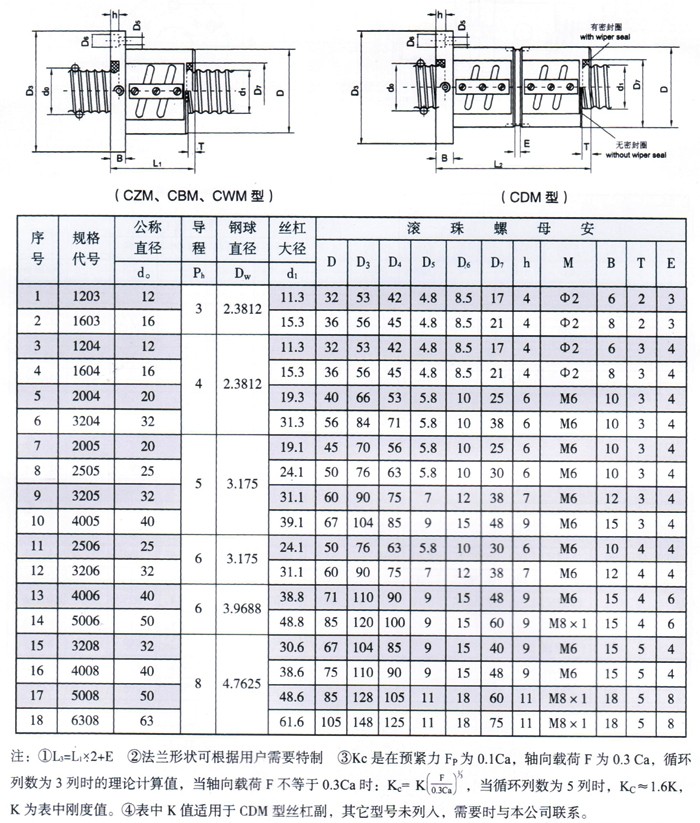

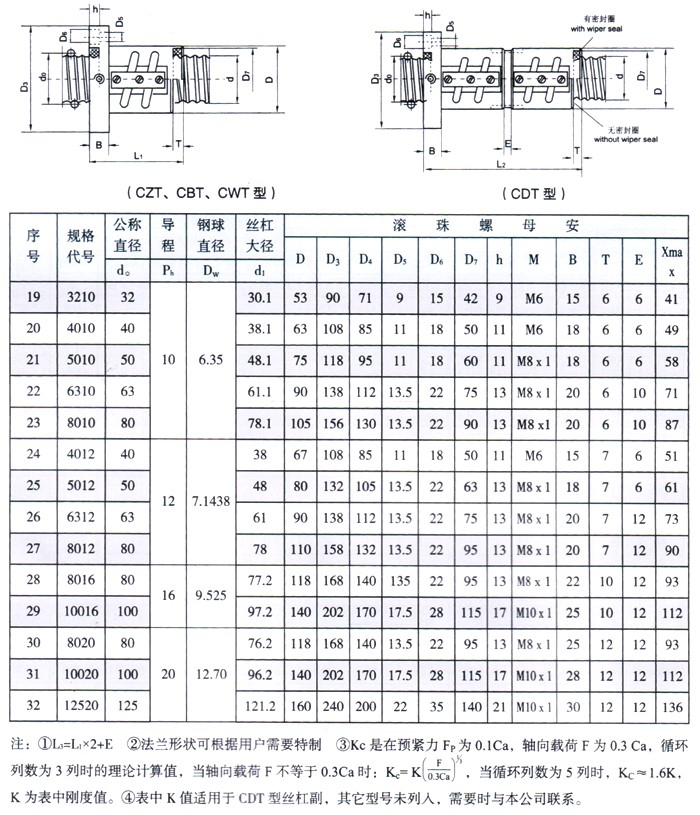

七、外插管凸出式滚珠丝杠副尺寸系列

微型丝杠厂家


微型丝杠厂家

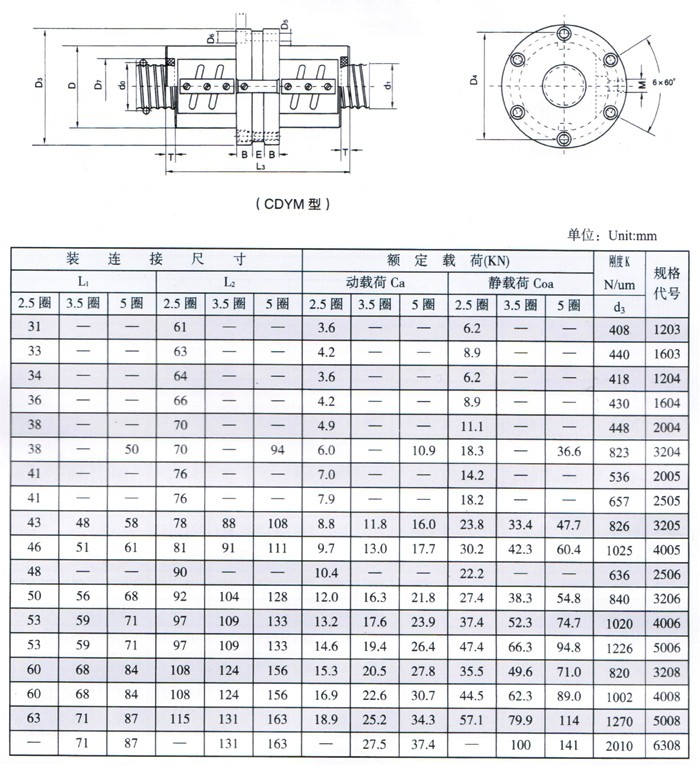

七、(续)外插管凸出式滚珠丝杠副尺寸系列


微型丝杠厂家


启东欧亿传动科技有限公司

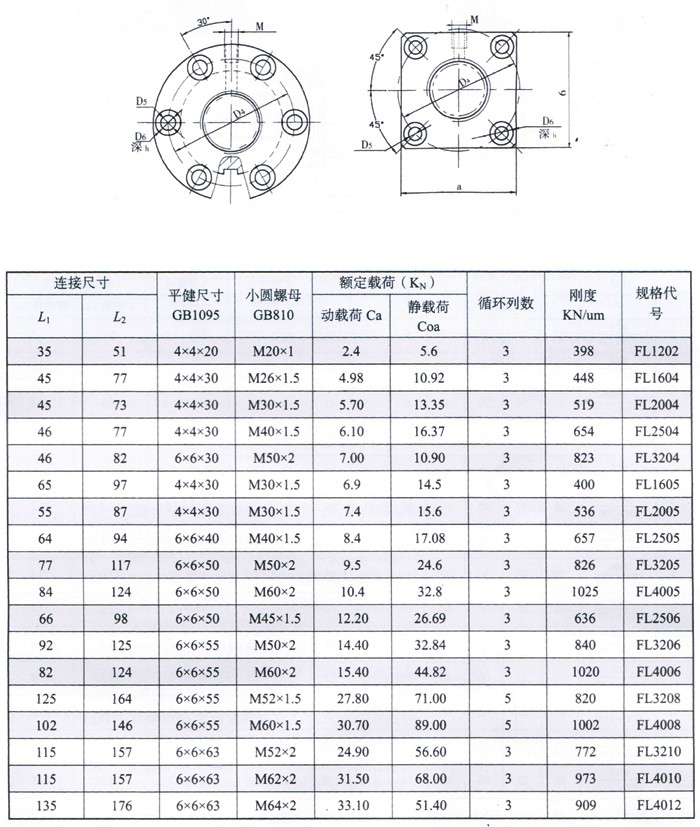

八、FL型滚珠丝杠副尺寸系列


启东欧亿传动科技有限公司


启东欧亿传动科技有限公司

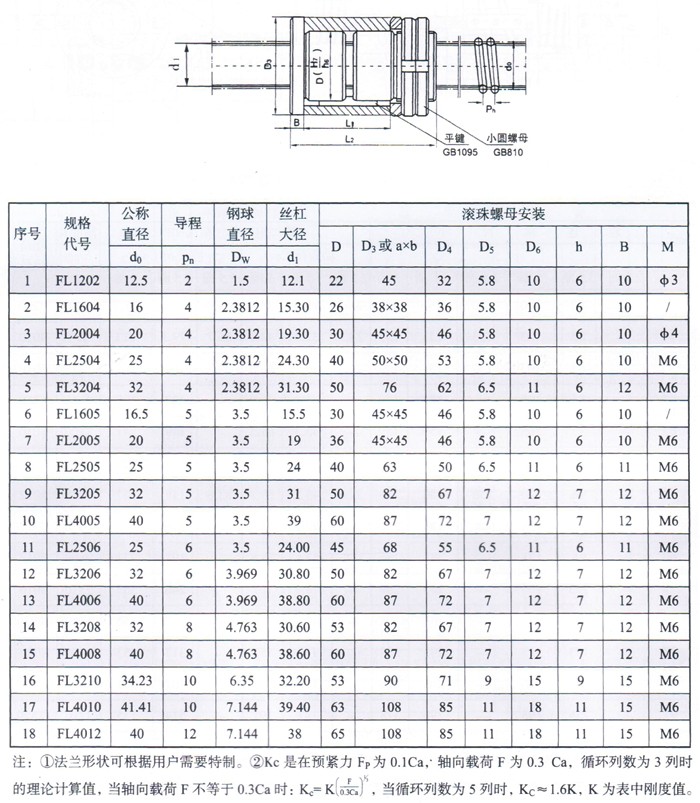

九、标准长度FL型滚珠丝杠副尺寸系列

启东欧亿传动科技有限公司

十、滚珠丝杠副使用说明

l、本产品出厂前已作好清洁工作,请不要随意拆封。

2、使用本品时,要减少滚道,以免影响精度。

3、不得使螺母越过行程限。如有意外脱位,请送回本厂重装。

4、安装时,丝杠轴线与之相配套的导轨母线相平行;机床两端的轴承座与螺母座需要三点成一根线;丝杠连接轴头与电机轴头保持自然同心状态。以使得丝杠副在运动过程中减少受到径向力、弯矩及交变运动甩力矩,使得其使用清度与寿命。

5.为运动精度,敬请使丝杠轴向游动控制在5um以内,并各联接钢度。

6、为使用寿命,请减少铁屑、灰尘、杂质等微粒进入丝杠副工作区,并良好的润滑状态。本产品可选用锂基润滑脂或运动粘度(40℃)28.5-74cst的润滑油。给油标准参照表-12,高速大负荷时,请考虑强制润滑冷却。

7、丝杠使用时,请将回珠插管置于上方。

8、丝杠副垂直使用时,须有减少丝杠副自动逆转措施。


启东欧亿传动科技有限公司
